ماژول نوسان ساز مدل NE555

توضیحات

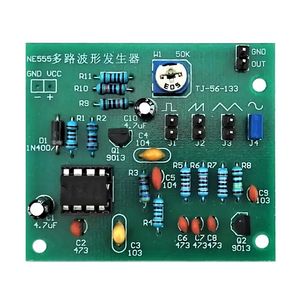

ژنراتور شکل موج چند کاناله NE555 می تواند موج مربعی، موج دندانه اره ای، موج مثلثی، موج سینوسی تولید کند. شکل موج توسط یک جامپر انتخاب می شود و مدار ساده و راحت برای کار است. در مدار، دیود D1 محافظ تغذیه و خازن C1 فیلتر است. IC1، R1، R2 و C2 یک مولد موج مربعی را تشکیل می دهند و سیگنال از پایه 3 IC1 خروجی می شود و C3 یک خازن ضد تداخل است. خروجی موج مربعی از پایه سوم IC1 بر R3، R4 و C5 تقسیم می شود. J1 اتصال کوتاه می شود تا یک موج مربعی در خروجی تولید شود. راه دیگر به C4 و C3 تقسیم می شود و شکل موج دندانه اره توسط J2 از طریق مدار یکپارچه R5 و C7 تشکیل می شود و سپس مدار یکپارچه سازی مرحله بعدی R6 و C8 یک موج مثلثی را تشکیل می دهد تا از J3 خارج شود. پس از R7 نهایی، پس از تقویت مدار تقویت متشکل از C9، R8، Q2 و R9، کلکتور Q2 به یک موج سینوسی تبدیل می شود. R10، R11 و Q1 یک مدار تقویت کننده امیتر فالوور را تشکیل می دهند و سیگنال نهایی به W1 تقسیم می شود و به W1 کوپل می شود و از ترمینال خروجی خارج می شود.
